Система контроля давления в шинах "Garage32" (Suzuki Jimny JB64 / JB74)

Перед началом работ автомобиль устанавливается на ровной поверхности. Снимаются колпачки вентилей, с помощью специального ключа из комплекта откручиваются установочные гайки, которые накручиваются на вентили для фиксации датчиков . Датчики накручиваются на вентили до упора, после чего установочные гайки затягиваются в обратную сторону (против часовой стрелки) для надежной фиксации . При установке датчиков возможно кратковременное стравливание воздуха, поэтому рекомендуется заранее подготовить компрессор для подкачки шин до требуемого давления . Дисплей размещается в удобном для водителя месте (на приборной панели или лобовом стекле) и фиксируется с помощью двустороннего скотча или присоски. Питание подключается к USB-разъему автомобиля (при необходимости). После включения дисплей автоматически начинает принимать сигналы от датчиков. Для проверки работоспособности рекомендуется проехать 2–3 минуты, чтобы датчики активировались и передали актуальные данные . При необходимости порог срабатывания сигнализации может быть отрегулирован в меню дисплея (рекомендуемое значение — 1.6–1.7 бар) .

Suzuki Jimny JB64 (японский рынок) 2019–2025

Suzuki Jimny JB74 (глобальный рынок) 2019–2025

Все комплектации

Тип конструкции: Беспроводная система контроля давления (TPMS)

Количество датчиков: 4 шт.

Диапазон измерения давления: 0–3.2 бар (0–46 PSI)

Рабочая частота: 433 МГц (для европейского рынка) / 315 МГц (для американского)

Напряжение питания датчиков: 2–3.6 В (сменная батарея)

Срок службы батареи: до 5–7 лет

Дисплей: Монохромный / цветной (в зависимости от комплектации)

Питание дисплея: USB / солнечная батарея

Комплектация: 4 датчика, 1 дисплей-приемник, крепежные элементы

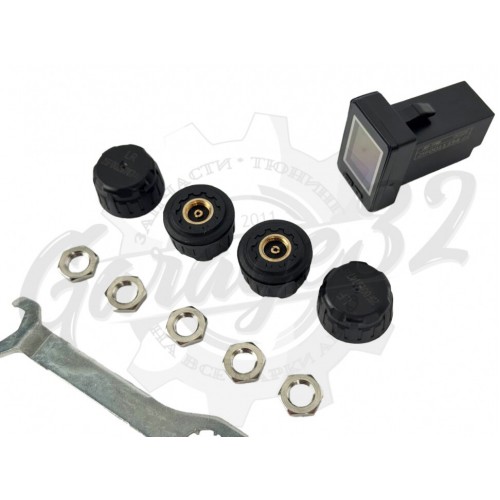

Датчик давления (4 шт.) — 4 шт.

Дисплей-приемник с блоком питания — 1 шт.

Установочные гайки и ключи — комплект

Двусторонний скотч / крепление для дисплея — 1 шт.

Инструкция по установке

При установке датчиков необходимо снять штатные вентили, на их место установить датчики, затянув их специальным ключом из комплекта . После установки датчиков следует проверить и при необходимости скорректировать давление в шинах — рекомендуется использовать значение 1.8 бар (26 PSI) для ненагруженного автомобиля . Дисплей можно закрепить на приборной панели с помощью двустороннего скотча или на лобовом стекле с помощью присоски (в зависимости от комплектации). Питание дисплея осуществляется от USB или встроенной солнечной батареи . Для автомобилей, не оснащенных TPMS с завода, установка системы не требует дополнительного программирования или вмешательства в штатную электронику. При установке на автомобили, где TPMS предусмотрен штатно (некоторые рынки), датчики после установки автоматически синхронизируются с системой после нескольких минут движения .
